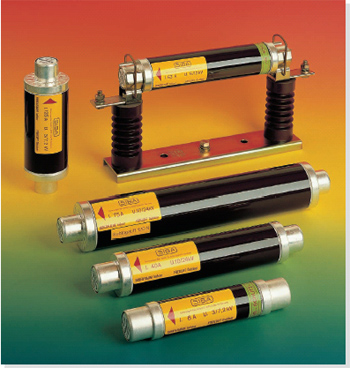

德国SIBA西霸HH高压熔断器

安装在空气或气体绝缘开关设备内符合DIN43625标准的后备式高压熔断器。

德国SIBA熔断器、SIBA断路器、SIBA保险丝、SIBA熔丝座、SIBA特快速熔断器、SIBA低压熔断器、SIBA高压熔断器西霸、SIBA矿用熔断器等全系列产品。

SIBA HH3034213

SIBA HH3001213

SIBA HH3001814

SIBA HH3010314

SIBA HH3009813

SIBA HH3100110

SIBA HH3001613

SIBA HH3034013

SIBA HH3034113

设计与结构：
 SIBA高压熔断器由并联的纯银熔体构成，熔体狭窄部位的设计与生产方法保证了时间—电流特性曲线的误差极小。熔体缠绕在星状陶瓷骨架上，其末端以电阻焊焊接到陶瓷骨架的镀银铜盖帽（内帽）上，再以点焊方式将此帽固定在最外面的镀银铜帽内侧，外铜帽用机械方法固定在内外上釉的陶瓷套管上，再用耐久弹性密封剂密封。这种密封方法已在过去数十年现场有效实践中得到证明，保证密封，不会受潮。
撞击器：
 SIBA高压熔断器带有撞击器系统，该撞击器具有如下作用力：—80N（件号末尾数为13）—120N（件号末尾数为14）撞击器系统通过与高电阻分路熔体导线联接，当熔断器主熔体熔断后，撞击器的分路熔体汽化，压力弹簧立即将撞击器释放。撞击器可以直接分断负荷开关，也可以通过起动微型开关装置，进行遥感显示。80N与120N撞击器符合IEC60282-1/VDE0670部分4，及标记“适中”。全部SIBA 80N的撞击器系统均装有—温度限制器。此撞击器因此具有两种功能：—熔断器动作时，有指示和开关功能—保护SF6开关设备内熔断器套筒所不能允许的温升
温度限制器：
 SF6绝缘开关设备需要有附加保护装置，以防止开关设备的某些部件产生不能允许的温度。所有80N的撞击器、160A及以下的SIBA高压熔断器，按标准均装有温度限制器。温度限制器装在撞击器系统内，所以撞击器系统具有以下功能：—热保护—限止故障电流—提高IEC420负荷开关熔断器组合性能在气体绝缘开关设备或狭窄开关设备的外罩内，不论什么原因产生的不能允许的高温，温度限制器都可防止。通过内部温度触发器，使熔断器套筒体内的温度限止在100℃以下。这种设计特别考虑给终端用户尽可能长的供电连续性。该系统通过下述方式起作用：短时间的过负荷不会引起熔断器不必要的分断电路，只有在超过不能允许的温度值时，熔断器才通过撞击器分断开关。造成SF6绝缘开关设备内熔断器塑料套筒温度升高的原因如下：—保护变压器的熔断器额定值选择得太低—熔断器负荷的故障电流低于最小熔断电流—瞬间故障电流（如雷击）使熔断器损坏—变压器故障电流（如绕组短路）—如IEC420试验制3所述，加负荷电流时，熔断器过负荷—由于接触夹接触不良，增加了温升

后备式高压熔断器

6/12kv
