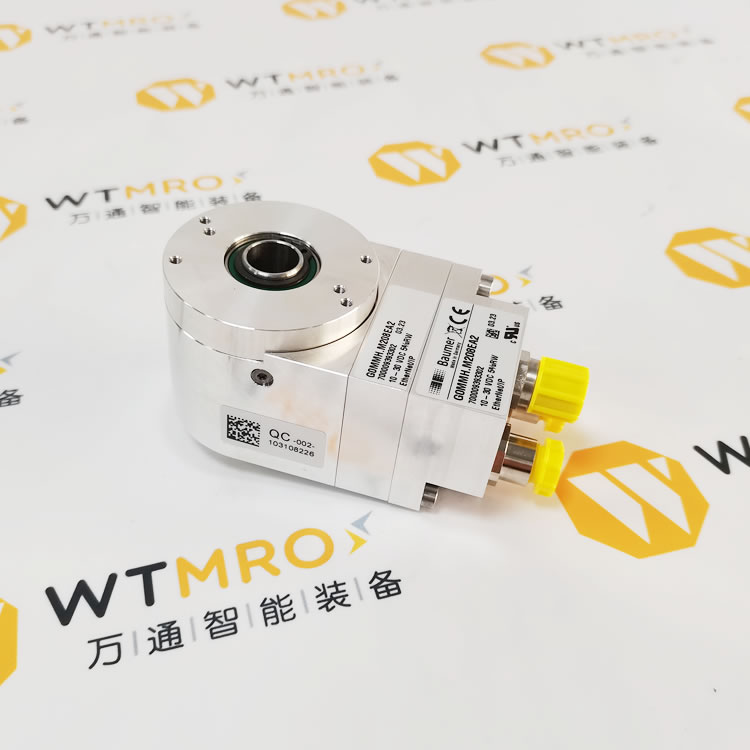

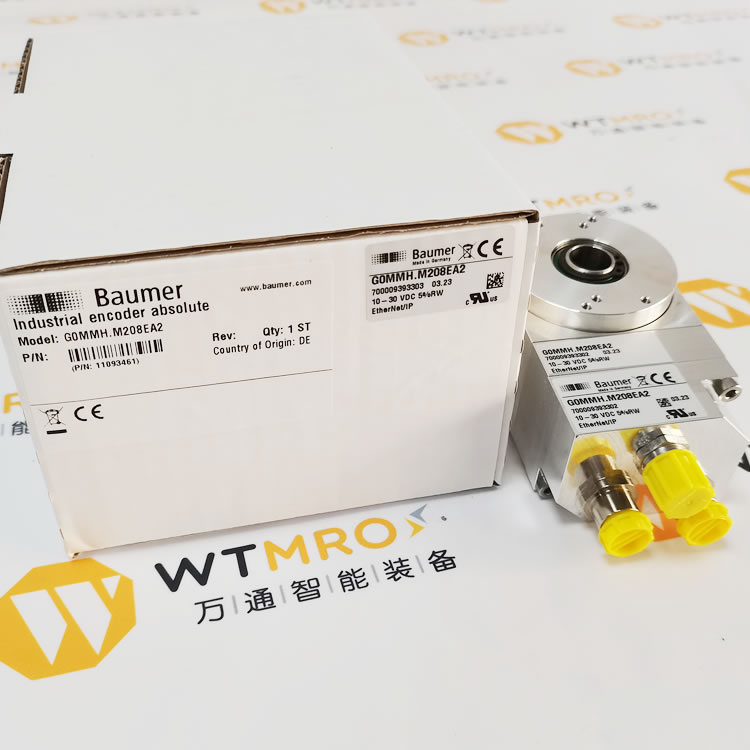

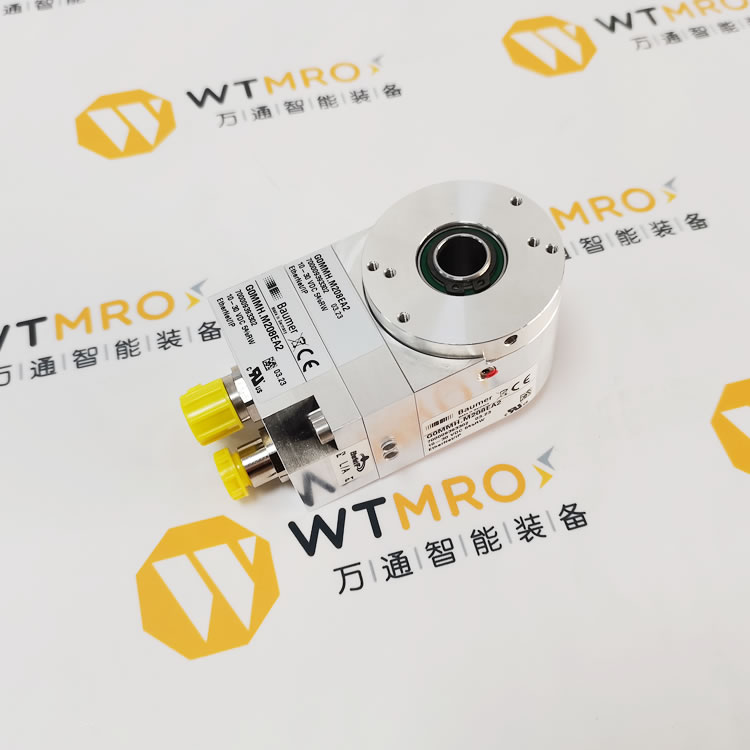

堡盟Baumer 绝对值编码器 G0MMH M208EA2
Encoder multiturn / bus cover
光感应原理
分辨率：单圈13位, 多圈16位
通孔最大孔径ø14 mm
CANopen®/DeviceNet/EtherNet-IP/Profibus/PROFINET
带自诊断功能，可靠性高
可选参数设置编码器
Maximum resistant against magnetic fields
技术数据 – 电气参数
电源电压 10…30 VDC
反极性保护 是
电流消耗（无负载） ≤100 mA (24 VDC)
初始化时间（典型） 250 ms (上电后)
接口 Profibus-DPV0
功能 多圈
设备地址 旋转开关在总线适配器内或通过其他接口
每圈步数 ≤8192 / 13位
圈数 ≤65536 / 16位
绝对精度 ±0,025 °
感应原理 光电
编码 二进制
编码顺序 顺时针/逆时针，可设置
抗干扰性 EN 61000-6-2
辐射干扰 EN 61000-6-4
可设置参数 每圈步数、圈数、预设值、比例、旋转方向
诊断功能 位置或参数错误、多圈感应
状态指示灯 DUO-LED，集成在总线适配器中
认证 UL认证 / E63076
技术数据 – 机械参数：
尺寸（法兰）
ø58 mm
轴类型
ø10…14 mm (通孔型)
防护等级（EN 60529）
IP 54
IP 65 (可选)
运行速度
≤6000 rpm (机械)
≤6000 rpm (电气)
启动加速度
≤1000 U/s²
启动转矩
≤0,04 Nm (+25 °C，IP 54)
转子惯量
20 gcm²
材质
外壳：铝
法兰：铝
总线适配器：铝
工作温度
-25…+85 °C
-40…+85 °C (可选)
相对湿度
95% (不结露)
耐抗性
EN 60068-2-6
抗振动10 g，16-2000 Hz
EN 60068-2-27
抗冲击200 g，6 ms
近似重量
600 g
连接
总线适配器
